1采用DSP高速處理器，系統徹底解決了傳統步進電機低速爬行、有共振區、噪音大、高速扭矩小、起動頻率低和驅動器可靠性差等缺點
2在低細分狀態下，可以實現高精度定位
3采用PI電流控制算法，輸出力矩大，帶給你異乎尋常的高速性能
4能適應于環境比較惡劣的環境，抗干擾能力強
5驅動器內集成參數自整定功能， 可以針對不同電機生成不同適配參數.
| 信 號 | 功 能 |
| PUL+(+5V) | 脈沖信號：脈沖控制信號，此時脈沖上升沿有效；PUL-高電平時4-5V，低電平時0-0.5V為了可靠響應，脈沖寬度大于1μS。本驅動信號端口兼容5-24V,無需加限流電阻 |
| PUL-(PUL) | |
| DIR+(+5V) | 方向信號：高/低電平信號，為保證電機可靠響應，對應電機正反向。方向信號應先于脈沖信號至少5μs建立，電機的初始運行方向與電機的接線有關，互換任一相繞組（如A+、A-交換）可以改變電機初始運行的方向，DIR-高電平時4-5V，低電平時0-0.5V。本驅動信號端口兼容5-24V,無需加限流電阻 |
| DIR-(DIR) | |
| ENA+(+5V) | 使能信號：此輸入信號用于使能/禁止，高電平使能，低電平時驅動器不能工作。一般情況下不可不接，使之懸空而自動使能。本驅動信號端口兼容5-24V,無需加限流電阻 |
| ENA-(ENA) |
| 接口 | 功 能 |
| AC | 交流電源電壓（AC18-70V,若采用直流電壓供電，可以輸入DC24-100v，不需要分正負極） |
| AC | 交流電源電壓（AC18-70V,若采用直流電壓供電，可以輸入DC24-100v，不需要分正負極） |
| A+、A- | 電機A相。A+、A-互調，可更換一次電機運轉方向。 |
| B+、B- | 電機B相。B+、B-互調，可更換一次電機運轉方向。 |
| 電流峰值 | SW1 | SW2 | SW3 |
| 2.40A | ON | ON | ON |
| 3.08A | OFF | ON | ON |
| 3.77A | ON | OFF | ON |
| 4.45A | OFF | OFF | ON |
| 5.14A | ON | ON | OFF |
| 5.83A | OFF | ON | OFF |
| 6.52A | ON | OFF | OFF |
| 7.20A | OFF | OFF | OFF |
| 細 分 倍 數 |
步數/圈(1.8°/整步) | SW5 | SW6 | SW7 | SW8 |
| 2 | 400 | ON | ON | ON | ON |
| 4 | 800 | OFF | ON | ON | ON |
| 8 | 1600 | ON | OFF | ON | ON |
| 16 | 3200 | OFF | OFF | ON | ON |
| 32 | 6400 | ON | ON | OFF | ON |
| 64 | 12800 | OFF | ON | OFF | ON |
| 128 | 25600 | ON | OFF | OFF | ON |
| 5 | 1000 | ON | ON | ON | OFF |
| 10 | 2000 | OFF | ON | ON | OFF |
| 20 | 4000 | ON | OFF | ON | OFF |
| 25 | 5000 | OFF | OFF | ON | OFF |
| 40 | 8000 | ON | ON | OFF | OFF |
| 50 | 10000 | OFF | ON | OFF | OFF |
| 100 | 20000 | ON | OFF | OFF | OFF |
| 125 | 25000 | OFF | OFF | OFF | OFF |
全流/半流設定 SW4:ON=全流 SW4:0FF=半流(停止脈沖串時電流為設定值的一半,減少驅動和電機發熱)

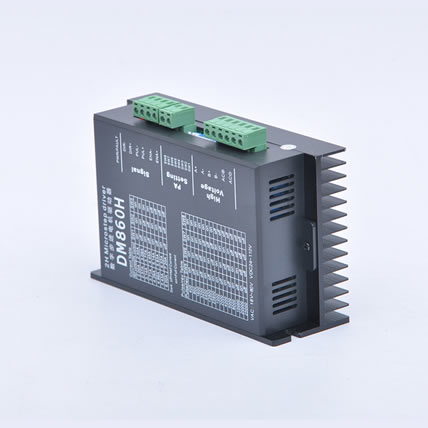

DM860H二相步進電機驅動器可驅動國內外各廠家的兩相和四相電機，為了取得最滿意的驅動效果，需要選取合理的供電電壓和設定電流。供電電壓的高低決定電機的高速性能，而電流設定值決定電機的輸出力矩。
供電電壓的選定
一般來說，供電電壓越高，電機高速時力矩越大，越能避免
高速時掉步，但另一方面，電壓太高會導致過壓保護，甚至可能損壞驅動器，而且在高電壓下工作時，低速運動振動較大。工作在150轉/分建議24V供電
輸出電流的設定值
對于同一電機，電流設定值越大時，電機輸出力矩越大，但電流大時電機和驅動器的發熱也比較嚴重。所以一般情況是把電流設成供電機長期工作時出現溫?zé)岬贿^(guò)熱時的數值。
1.四線電機和六線電機高速度模式：輸出電流設成等于或略小于電機額定電流值；
(2)六線電機高力矩模式：輸出電流設成電機額定電流的70%；
(3)八線電機串聯接法：輸出電流設成電機額定電流的70%；
(4)八線電機并聯接法：輸出電流可設成電機額定電流的1.4倍。
注意：電流設定后請運轉電機15-30分鐘，如電機溫升太高，則應降低電流設定值。如降低電流值后，電機輸出力矩不夠則請改善散熱條件，保證電機及驅動器均不燙手為宜。
